Adder Non Inverting Amplifier



1. Jurnal[Kembali]


2. Prinsip Kerja[Kembali]


Rangkaian adder non-inverting memiliki penguatan tegangan yang tidak melibatkan nilai resistansi input yang digunakan. Oleh karena itu dalam rangkaian penjumlah non-inverting nilai resistor input (R1, R2) sebaiknya bernilai sama persis, hal ini bertujuan untuk mendapatkan kestabilan dan akurasi penjumlahan sinyal yang diberikan ke rangkaian. Pada rangkaian penjumlah non-inverting di atas sinyal input (V1, V2) diberikan jalur input melalui resitor input masing-masing (R1, R2). Besarnya penguatan tegangan (Av) pada rangkaian penguat penjumlah non-inverting diatas diatur oleh Resistor feedback (Rf) dan resistor inverting (Ri)


    Rangkaian adder non-inverting ini jarang digunakan dalam aplikasi rangkaian elektronika, karena nilai outputnya adalah hasil kali rata-rata tegangan input dengan faktor penguatan (Av) sehingga nilai penjumlahan tegangan merupakan hasil rata-rata sinyal input dan penguatan tegangan belum sesuai dengan kaidah penjumlahan.



3. Video Percobaan[Kembali]


4. Analisa[Kembali]

Berdasarkan percobaan, didapati nilai Rf pada rangkaian diatur sebesar 20,18k ohm, berlebih 0,18k dari ketentuan pada jurnal. Begitupun dengan nilai V1 dan V2 yang kurang sesuai, namun nilai hanya memiliki selisih sedikit dari ketentuan jurnal.

Dari percobaan, didapatkan nilai tegangan keluaran yang cukup besar dari nilai total inputan yang masuk pada rangkaian. Hal ini terjadi akibat adanya proses penguatan pada operational amplifier, dimana nilai rata-rata dari masukkan akan menjadi 3x lebih besar pada nilai tegangan keluaran. Salah satu contohnya terdapat pada data dengan V1 = 1V dan V2 = 3V. Pada nilai masukkan ini, didapatkan hasil keluaran sebesar 6,29 V.

Hasil ini menandakan bahwa proses penguatan telah berhasil dilakukan, dengan nilai tiga kali lebih besar dari nilai rata-rata input. Selain itu, nilai keluaran yang dihasilkan pada percobaan juga bernilai positif. Hal ini membuktikan bahwa rangkaian adder non inverting tidak membalikkan nilai keluaran, sehingga fasa antara nilai tegangan input dengan output yang sefaasa.

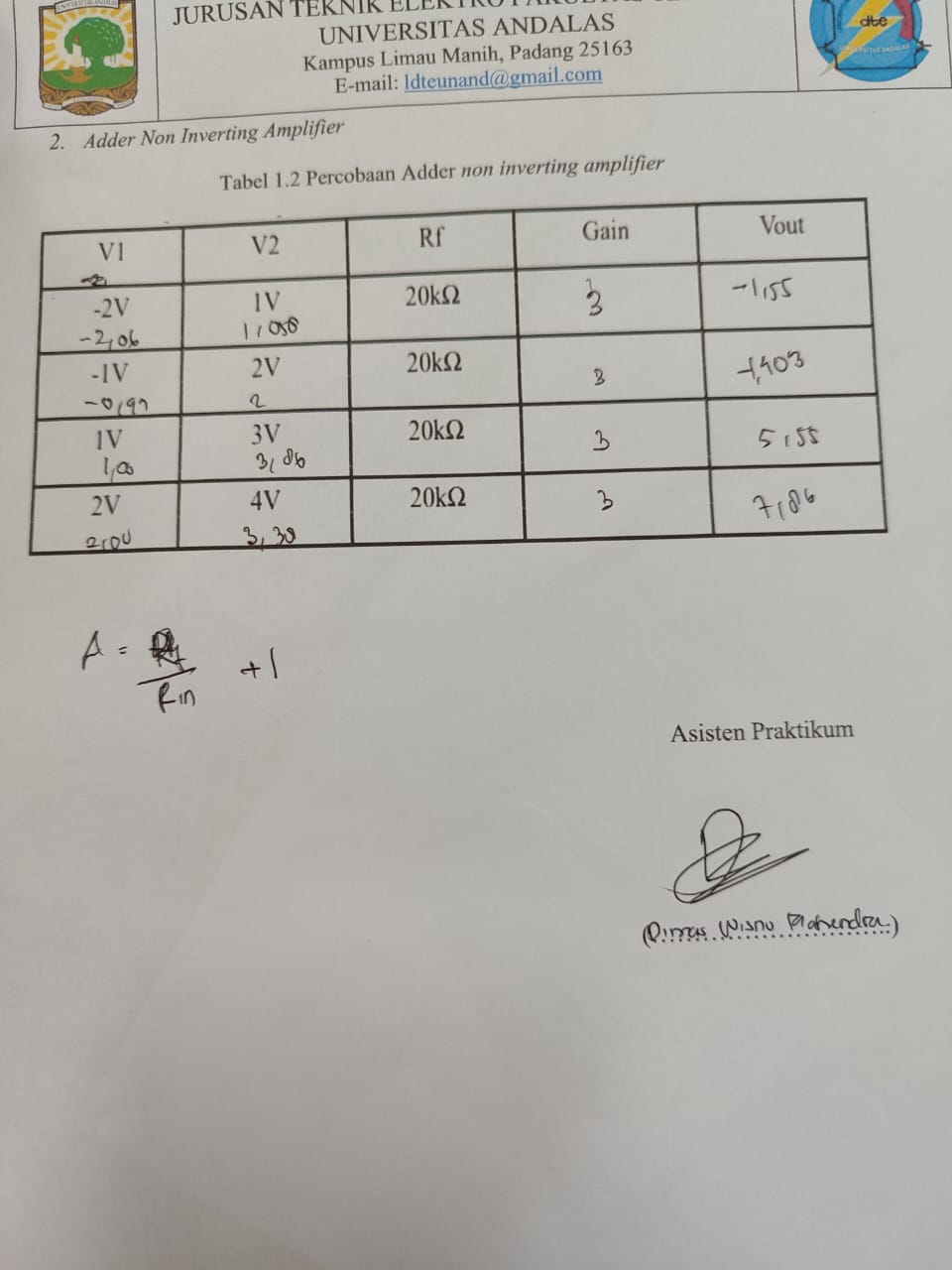

Data Perhitungan
