LPF -40dB

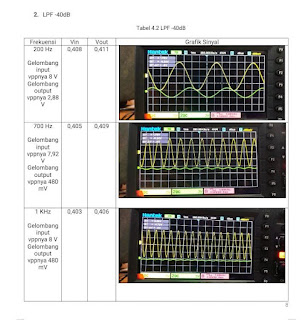

1. Jurnal[Kembali]



2. Prinsip Kerja[Kembali]

Prinsip kerja LPF -40dB adalah menghasilkan tingkat redaman sekitar -40dB pada frekuensi cut-offnya, sementara memungkinkan sinyal dengan frekuensi yang lebih rendah dari frekuensi cut-off untuk melewati filter dengan sedikit atau tanpa perubahan. Ini menghasilkan sinyal output yang telah di-"bersihkan" dari komponen frekuensi tinggi yang tidak diinginkan.

3. Video Percobaan[Kembali]


4. Analisa[Kembali]

Analisa prinsip kerja dari LPF berdasarkan tegangan input, output, frekuensi cut off, dan gelombang hasil percobaan

jawab :

LPF -40dB adalah filter rendah yang memiliki tingkat redaman sekitar -40 decibel (dB) pada frekuensi cut-offnya.

1. Tegangan Input (Vin) adalah sinyal yang ingin disaring atau proses menggunakan LPF -40dB. Ini merupakan sinyal dengan berbagai frekuensi, termasuk komponen frekuensi tinggi dan rendah.

2. Tegangan Output (Vout) adalah hasil dari pemrosesan sinyal input melalui LPF -40dB. Filter ini akan mengizinkan komponen frekuensi rendah (di bawah frekuensi cut-off) untuk melewati dengan sedikit atau tanpa perubahan, sementara mengurangi atau menghambat komponen frekuensi tinggi.

3. Frekuensi Cut-off (fc) adalah frekuensi di mana LPF -40dB mulai mengurangi amplitudo sinyal secara signifikan. Dalam konteks filter -40dB, ini berarti bahwa pada frekuensi cut-off, amplitudo sinyal output akan berkurang sebanyak -40dB dibandingkan dengan amplitudo sinyal input pada frekuensi tersebut.

4. Gelombang Hasil Percobaan Hasil percobaan akan menunjukkan bagaimana LPF -40dB memproses sinyal input pada berbagai frekuensi. Menggambarkan bagaimana amplitudo sinyal output berubah seiring dengan perubahan frekuensi input.

Hasil percobaan memperlihatkan karakteristik filter secara lebih detail, seperti respons frekuensi, redaman, dan fase terhadap sinyal input. Biasanya, dapat melihat gelombang hasil percobaan untuk berbagai frekuensi input yang berbeda, termasuk frekuensi di atas dan di bawah frekuensi cut-off. Ini akan membantu kita memahami bagaimana filter -40dB ini berperilaku dalam aplikasi praktis

5. Video Penjelasan[Kembali]


6. Download File[Kembali]

Download Video Percobaan [ Klik ]

Download Video Penjelasan [ Klik ]
